Hyperline Кабель волоконно-оптический 50/125 (OM4) многомодовый, 24 волокна FO-MB-IN/OUT-504-24-LSZH-BK

Использование Hyperline FO-MB-IN/OUT-504-24-LSZH-BK
Изнутри и за пределами помещений. Используется для трасс средней длины (mid-span) и рассредотачивания оптических сигналов (split out) в сетях центров обработки данных, компьютерных (СКС) и сетях FTTx в рамках технологии «оптика до абонента». Применяется в сетях абонентского доступа в качестве распределительного кабеля с включением способом сварки к промежным терминирующим составляющим и пигтейлам. При включении юзеров микро-трубки возможно растягивать , применяя их как отводные миникабели. Спасибо технологии микро-трубок, центральному силовому составляющей и упрочняющим арамидным нитям кабель очень крепок , но при данном еще гибок и малогабаритен . Кабель подходящ для прокладки в стояках, шахтах и кабельных каналах.
Возведение СКС изнутри и за пределами помещений
Прокладка в стояках изнутри помещений
Рассредотачивание оптических сигналов
Оконцовка сваркой с пигтейлами

Описание системы

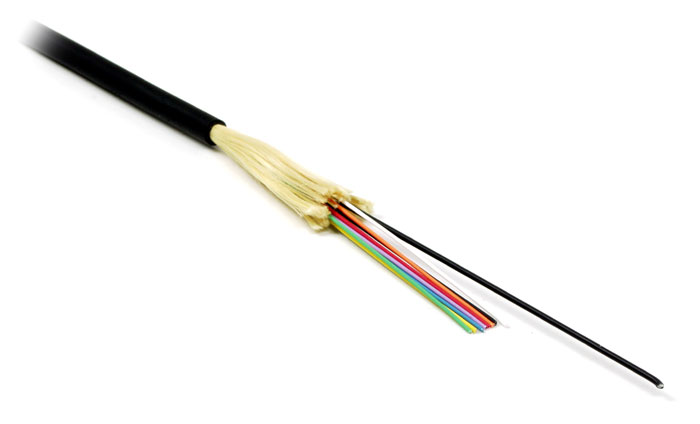

Всецело диэлектрический кабель со свободной укладкой волокон в безгелевых (dry design) микро-трубках. Имеет 6, 8 или же 12 микро-трубок, вмещающих 2, 4, 6 или же 12 оптических волокон в первичном акриловом покрытии 250 мкм. Предельная вместимость кабеля 144 волокна. Любое волокно содержит цветовую шифровку . Микро-трубки (micro-bundle) свиты кругом центрального диэлектрического силового вещества . Система усилена упрочняющими арамидными нитями и защищена наружной оболочкой из малодымного безгалогенного компаунда (LSZH), не распространяющего горение и стойкого к влиянию УФ излучения.
Выдающиеся качества применения
Долговечная , эластичная , малогабаритная и легковесная система комфортна при прокладке и эксплуатации
Всецело диэлектрическое «сухое» выполнение (dry design) с безгелевыми трубками
Безупречно для средних трасс (mid-span) и рассредотачивания сигналов (split out)
Оболочка LSZH (нг-HF) не раздает горение и не выделяет галогенов
Ткань наружной оболочки устойчив к влиянию УФ излучения
Всевозможные облики оптического волокна, охватывая изгибостойкое

Система и материалы
Изоляция волокна: микро-трубка из малодымного компаунда (LSZH)
Силовой вещество : центральный диэлектрический вещество , стеклопластик (FRP)
Армирование: гидроизолирующие упрочняющие арамидные нити (AY)
Наружная оболочка: малодымный безгалогенный компаунд (LSZH) темного цвета

Общие характеристики Hyperline FO-MB-IN/OUT-504-24-LSZH-BK

Диаметр микротрубки:

1.06 мм

Диаметр центрального силового элемента:

1.3 мм

Количество волокон:

24 волокна

Тип оптического волокна:

MM 50/125 (OM4)

Изоляция волокна:

микротрубка из малодымного безгалогенного компаунда (LSZH)

Среда эксплуатации:

внутри и вне помещений (in/out)

Цвет:

черный

Конструкция кабеля (микротрубки х волокна):

6х4

Материалы

Тип внешней оболочки:

LSZH (малодымный безгалогенный компаунд)

Армирование:

гидроизолирующие упрочняющие арамидные нити (AY)

Силовой элемент:

центральный диэлектрический элемент из стеклопластика (FRP)

Эксплуатационные характеристики

Температура эксплуатации:

-40 °C ... +70 °C

Допустимое растягивающее усилие (монтаж):

700 Н

Допустимое растягивающее усилие (эксплуатация):

1320 Н

Изгибоустойчивость:

25 циклов

Минимальный радиус изгиба (монтаж):

110 мм

Минимальный радиус изгиба (эксплуатация):

55 мм

Раздавливающее усилие:

250 Н/см

Температура монтажа:

-15 °С ... +70 °С

Срок службы:

Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет.
Фактический срок службы кабелей определяется техническим состоянием кабеля.
Срок службы исчисляется с даты изготовления кабеля.

Габариты и вес

Вес 1 км кабеля:

30 кг

Внешний диаметр:

5.5 мм

Длина кабеля в упаковке:

2000 м
