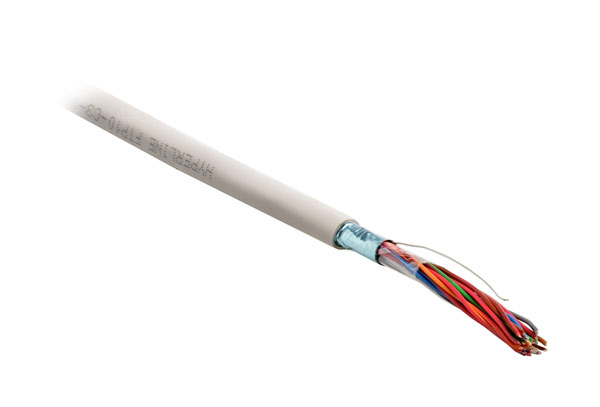

Hyperline Кабель витая пара, экранированная F/UTP, категория 3 FUTP10-C3-S24-IN-LSZH-GY

Hyperline FUTP10-C3-S24-IN-LSZH-GY (FTP10-C3-SOLID-INDOOR-LSZH) Кабель витая пара, экранированная F/UTP, категория 3, 10 пар (24 AWG), одножильный (solid), экран-фольга, LSZH нг(C)-HF, –20°C - +60°C, серый

Спецификация:
Соответствует эталонам IEC 61156-4, ANSI/TIA/EIA-568С.2 для кабелей категории 3
Соответствует притязаниям IEC 60754 (LSZH), UL 444
Анализ огнестойкости: IEC 60332-1, UL 1581 VW-1
Защищенность : RoHS 2002/95/EC

Использование :
Изнутри помещений. Прокладка горизонтальных кабельных подсистем в критериях завышенных электрических воздействий . Совместим с приложениями PBX, ISDN, 10 Мбит/с Ethernet 10Base-T (IEEE 802.3), ATM, 4 Мбит/с Token Ring (IEEE 802.5). Применяется как для цифровых, например и для аналоговых приложений передачи голоса и данных. Эксплуатируется при частотах до 16 МГц.

Описание системы :
Экранированный многопарный медный кабель, 10/25/50/100 пар, категория 3, одножильный. Произведено из пучков витых пар, обернутых защитной пленкой и экранированных дюралевой фольгой (F/UTP). Под экранирующим покрытием проложен заземляющий (дренажный) провод; пучки витых пар промаркированы полимерной лентой персонального цвета. Система защищена наружной оболочкой из малодымного безгалогенного компаунда (LSZH). Для удобства разделки кабеля под наружной оболочкой наличествует рипкорд.

Выдающиеся качества применения :
Оболочка LSZH (нг-HF) не раздает горение и не выделяет коррозионно-активных товаров
Подходящ для стационарной прокладки в СКС на объектах с глобальным присутствием людей

Материалы и система :
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: целлофан высочайшей плотности
Экран-фольга: артельный экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: луженая медь, одножильный
Рипкорд: арамидная нить
Канат : покрытая цинком (гальванизированная) сталь, многожильный
Наружная оболочка: малодымный безгалогенный компаунд (LSZH)

Электрические характеристики:
Диапазон частот 1-16 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ≤ 5 %
Номинальная емкость (проводник/проводник) ≤ 56 пФ/м
Емкостный дисбаланс  ≤ 330 пФ/100 м
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции  ≥ 5 ГОм*км

Технические характеристики:
Количество пар: 10 пар
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 0,93 ± 0,03 мм
Толщина изоляции: 0,2 мм (ном.)
Внешний диаметр кабеля: 8,3 ± 0,6 мм
Толщина внешней оболочки: 0,8 (ном.)
Диаметр дренажного провода: 0,51 ± 0,01 мм (24 AWG)
Минимальный радиус изгиба: ≥ 10 ∅
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –20°C – +60°C
Вес 1 км кабеля: 70,0 кг (ном.)
Стандартная упаковка (метраж): 500 м
