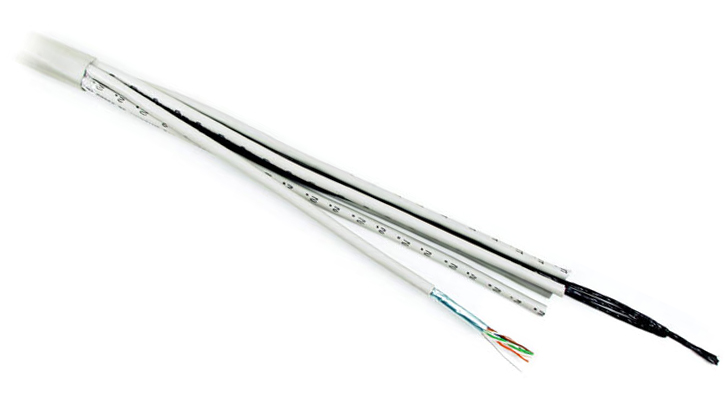

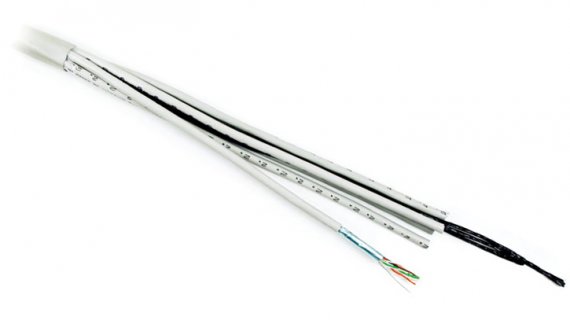

Hyperline Кабель витая пара, экранированная F/UTP, категория 5 FUTP24W-C5-S24-IN-LSZH-GY

Hyperline FUTP24W-C5-S24-IN-LSZH-GY (FTP24W-C5-SOLID-IN-LSZH) Кабель витая пара, экранированная F/UTP, категория 5, 24 пары (4 пары (24 AWG)х6), одножильный (solid), каждый 4х парник: экран - фольга и LSZH оболочка, LSZH нг(C)-HF, –20°C - +60°C, серый

Использование :
Изнутри помещений. Прокладка горизонтальных кабельных подсистем в критериях завышенных электрических воздействий . Совместим с приложениями PBX, ISDN, Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-155 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другими приложениями для кабельных систем категории 5. Эксплуатируется при частотах до 100 МГц.

Описание системы :
Экранированный многопарный медный кабель, 12/16/24/48 пар, категория 5, одножильный. Произведено из 3/4/6/12 экранированных (F/UTP) кабелей по 4 витые пары в любом , разбитых маркировочной полиэстерной лентой и скрученных в артельный сердечник. Любой внутренний кабель экранирован дюралевой фольгой и защищен персональной оболочкой из малодымного безгалогенного компаунда. Под экранирующим покрытием проложен заземляющий (дренажный) провод. Система защищена совместной наружной оболочкой из малодымного безгалогенного компаунда (LSZH).

Преимущества использования:
Оболочка LSZH (нг-HF) не распространяет горение и не выделяет коррозионных продуктов
Пригоден для стационарной прокладки в СКС на объектах с массовым пребыванием людей
Улучшенная помехозащищенность, благодаря экранированию витых пар
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Экран-фольга: общий экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: проволока из луженой меди, одножильный
Внутренняя оболочка: малодымный безгалогенный компаунуд (LSZH)
Внешняя оболочка: малодымный безгалогенный компаунуд (LSZH)

Электрические характеристики:
Диапазон частот 1-100 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ≤ 5 %
Номинальная емкость (проводник/проводник) ≤ 56 пФ/м
Емкостный дисбаланс  ≤ 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции  ≥ 5 ГОм·км

Технические характеристики
Количество пар: 24 пары
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 0,93 ± 0,03 мм
Толщина изоляции: 0,2 мм (ном.)
Диаметр внутреннего кабеля: 5,5 ± 0,4 мм
Внешний диаметр кабеля: 27,0 ± 2,0 мм
Толщина внешней оболочки: 0,8 мм (ном.)
Диаметр дренажного провода: 0,45 ± 0,01 мм (25 AWG)
Минимальный радиус изгиба: ≥ 8 ∅
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –20°C – +60°C
Вес 1 км кабеля: 614,0 кг (ном.)
Стандартная упаковка (метраж): 500 м
